5、OmniGraffle系列-拓扑图

有没有觉得网上的网络拓扑图非常的丑陋,感觉都是上个世纪的审美。用OmniGraffle制作一个现代化云服务器的拓扑图是非常简单,制作拓扑图的关键路径是找到各种相关组件,飞哥推荐一个非常实用的工具:阿里巴巴矢量图标库上面有很多图标。

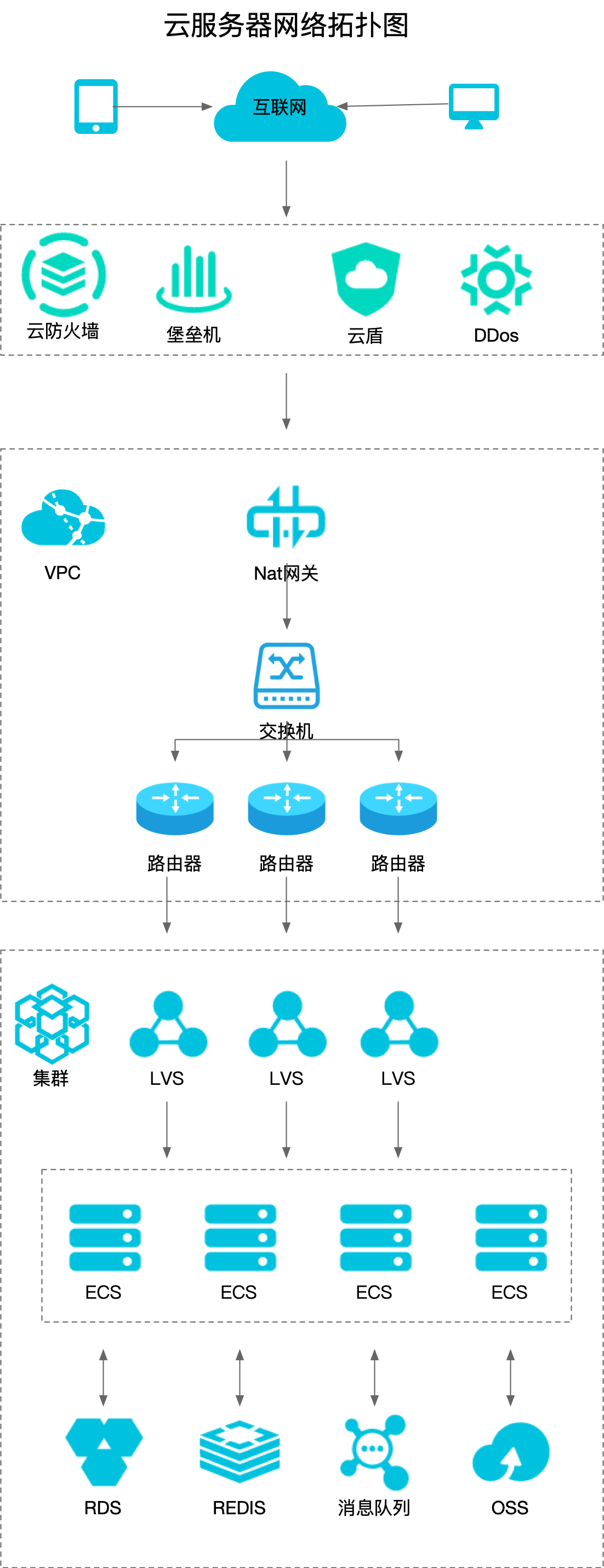

最终效果图:

https://ffeeiipublic.oss-cn-hangzhou.aliyuncs.com/ffeeii.com/2020/05/云服务器网络拓扑图.jpg

OmniGraffle原文件下载:https://ffeeiipublic.oss-cn-hangzhou.aliyuncs.com/ffeeii.com/2020/07/网络拓扑图.zip
